전자회로를 공부하거나 개발 업무를 하다 보면 가장 먼저 구매를 고민하게 되는 계측기가 바로 오실로스코프(Oscilloscope)입니다.
그런데 제품을 찾아보면
- 70MHz
- 100MHz
- 120MHz
- 200MHz
- 500MHz
등 다양한 사양이 존재합니다.
많은 분들이 처음에는 이렇게 생각합니다.
"대역폭이 높을수록 좋은 거 아닌가요?"
물론 맞는 말입니다.
하지만 무조건 높은 대역폭 제품을 구매하는 것이 정답은 아닙니다.
실제 사용 목적에 맞는 대역폭을 선택해야 비용도 절약하고 장비 활용도도 높일 수 있습니다.
오늘은 오실로스코프 대역폭(Bandwidth)의 의미와 적절한 선택 방법을 쉽게 설명해 드리겠습니다.

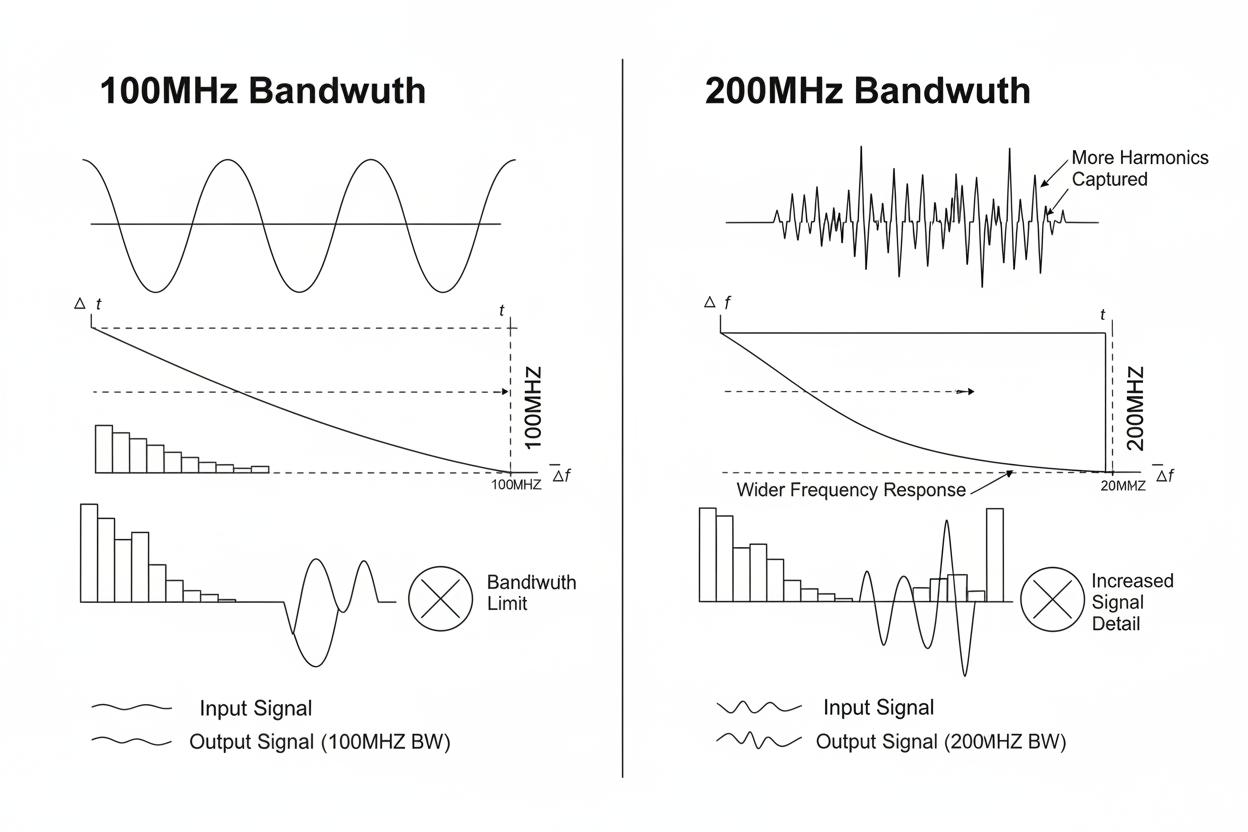

오실로스코프 대역폭이란?
대역폭(Bandwidth)은 오실로스코프가 정확하게 측정할 수 있는 최대 주파수 범위를 의미합니다.
예를 들어
100MHz 오실로스코프는
100MHz 신호까지 비교적 정확하게 측정할 수 있다는 뜻입니다.
쉽게 말하면
오실로스코프가 얼마나 빠른 신호를 제대로 보여줄 수 있는지를 나타내는 성능 지표입니다.
대역폭이 부족하면 어떤 문제가 생길까?
대역폭이 부족하면 실제 신호와 화면에 표시되는 파형이 달라질 수 있습니다.
대표적으로
- 파형이 둥글게 보임
- 상승 시간(Rise Time) 왜곡
- 신호 진폭 감소
- 노이즈 분석 어려움
등의 문제가 발생합니다.
즉,
"신호는 있는데 제대로 보이지 않는 상황"
이 생길 수 있습니다.
그래서 측정하려는 신호보다 충분히 높은 대역폭을 가진 장비를 선택하는 것이 중요합니다.
대역폭은 얼마나 여유 있게 선택해야 할까?
전자계측 분야에서는 일반적으로
측정 신호 주파수의 5배 이상
대역폭을 권장합니다.
예를 들어
20MHz 신호를 측정한다면
100MHz급 오실로스코프를 사용하는 것이 좋습니다.
50MHz 신호라면
200MHz급 제품을 고려하는 것이 좋습니다.
이 기준을 적용하면 파형 왜곡 없이 보다 정확한 측정이 가능합니다.
용도별 추천 대역폭
1. 전자과 학생 및 교육용
추천 대역폭 : 70~120MHz
주요 사용 분야
- 아두이노
- STM32
- FPGA 기초 실습
- 전자회로 실험
대학교 실습이나 개인 학습 환경에서는 100MHz 전후 제품이면 대부분 충분합니다.
2. 연구실 및 개발자
추천 대역폭 : 200MHz 이상
주요 사용 분야
- 고속 디지털 회로
- 임베디드 시스템
- 산업용 제어기 개발
- 통신 회로 분석
신호 속도가 빨라질수록 높은 대역폭이 필요합니다.
3. RF 및 고주파 분석
추천 대역폭 : 500MHz 이상
주요 사용 분야
- 무선통신
- RF 모듈 개발
- 안테나 측정
- EMI 분석
이 영역에서는 오실로스코프뿐 아니라 스펙트럼 분석기를 함께 사용하는 경우가 많습니다.
샘플링 속도도 함께 확인해야 합니다
많은 분들이 대역폭만 보고 제품을 선택합니다.
하지만 샘플링 속도(Sampling Rate) 역시 매우 중요합니다.
대역폭이 높아도 샘플링 속도가 부족하면 신호를 정확하게 재현할 수 없습니다.
일반적으로
1GS/s 이상
제품을 선택하면 대부분의 교육용 및 개발용 환경에서 충분한 성능을 확보할 수 있습니다.
EZTMI 오실로스코프는 어떤 선택지가 있을까?
EZTMI에서 공급하는 디지털 오실로스코프 제품군은 교육기관부터 연구소, 산업현장까지 다양한 환경에 대응할 수 있도록 구성되어 있습니다.
대표적으로
- EDS 시리즈
- MDS 시리즈
- DSL 시리즈
등의 제품군이 있으며
100MHz급부터 200MHz 이상 모델까지 선택이 가능합니다.
특히 전자과 학생이나 실습 환경에서는
120MHz급 제품이 가장 많이 선택되는 사양 중 하나입니다.
실습, 교육, 연구개발까지 폭넓게 활용 가능하기 때문입니다.
오실로스코프 구매 전 체크리스트
제품 구매 전 아래 항목을 확인해 보세요.
✓ 측정하려는 신호의 최대 주파수
✓ 필요한 채널 수
✓ 샘플링 속도
✓ 저장 깊이(Memory Depth)
✓ PC 연동 기능
✓ 향후 확장 가능성
오실로스코프는 한 번 구매하면 오랫동안 사용하는 장비인 만큼 단순히 가격만 보고 선택하기보다 실제 사용 환경에 맞는 제품을 선택하는 것이 중요합니다.
마무리
오실로스코프 대역폭은 높을수록 좋지만 무조건 비싼 제품을 선택할 필요는 없습니다.
교육용, 실습용이라면 100MHz~120MHz급 제품으로도 충분한 성능을 얻을 수 있으며,
개발 및 연구 환경에서는 200MHz 이상의 제품이 보다 유리합니다.
자신의 사용 목적에 맞는 대역폭을 선택하는 것이 가장 현명한 구매 방법입니다.
EZTMI는 다양한 계측기 솔루션을 제공하며 오실로스코프 선택에 대한 상담도 지원하고 있습니다.
오실로스코프 구매를 고민하고 있다면 제품 사양과 사용 목적을 함께 비교해 보시기 바랍니다.
